成人电线在线播放无码,天天天天噜在线视频,在线不卡二区 w006亚洲va成人在线观,国产午夜v一区二区三区

防腐涂料復(fù)涂間隔：施工中的關(guān)鍵節(jié)點把控

尊敬的客戶與合作伙伴，

在防腐涂裝的施工過程中，我們常常被問到：“上一道漆噴完多久才能噴下一道？”這個問題看似簡單，卻直接決定了整個涂層系統(tǒng)的最終質(zhì)量。這個關(guān)鍵的時間段，我們稱之為 “復(fù)涂間隔（Recoat Window）”。

今天，我們就來深入探討防腐涂料復(fù)涂間隔背后的門道。

一、 什么是復(fù)涂間隔？它不是“ 表干 ”那么簡單

復(fù)涂間隔是指涂裝完一道涂層后，可以施工下一道涂層的最佳時間范圍。它通常是一個區(qū)間（例如：“最短30分鐘，最長14天”），而不是一個固定的時間點。

這個區(qū)間由涂料的化學(xué)特性和施工環(huán)境共同決定，主要分為兩個階段：

最短間隔（Minimum Recoat Time）：指涂層固化到足以承受下一道涂料的施工，而不會出現(xiàn)咬底、起皺、影響被覆蓋涂層干燥等弊病所需的最少時間。在間隔期內(nèi)施工，會對未完全固化的底層造成不良影響。

最長間隔（Maximum Recoat Time）：指涂層表面尚未過度固化（完全上硬度）或污染，無需額外處理（如拉毛、打磨）即可確保層間附著力所需的最長時間。超過這個時間，新涂層難以咬合。

二、 為何復(fù)涂間隔如此重要？忽視它的代價是什么？

復(fù)涂間隔是涂料化學(xué)反應(yīng)的“時間軸”，違背它將直接導(dǎo)致涂層缺陷，其代價遠超您的想象。

如果間隔太短（未達到最短間隔）：

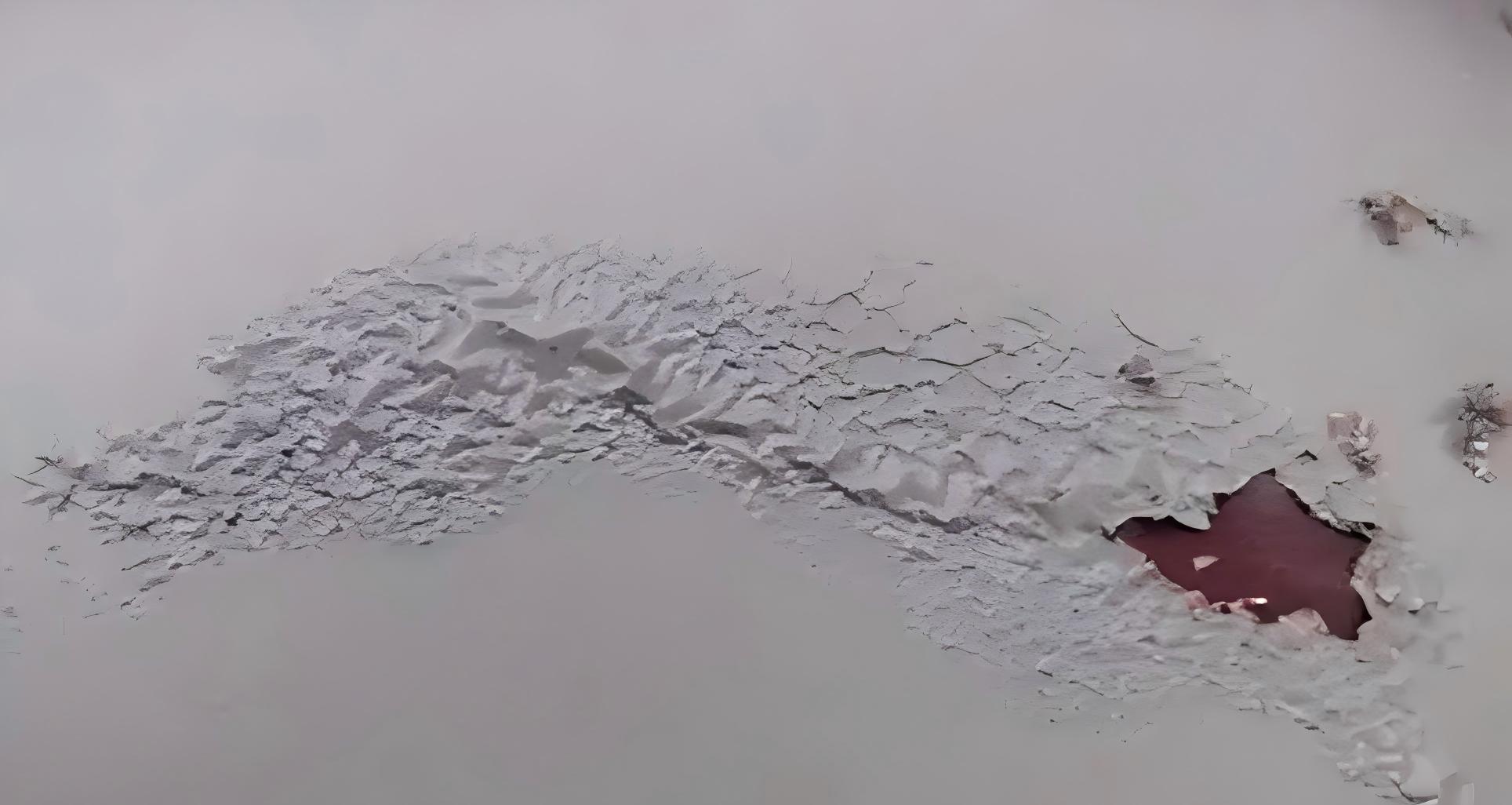

1.咬底（Lifting & Wrinkling）：后道涂料中的強溶劑會像“腐蝕劑”一樣，軟化并破壞前道未干透的涂層，導(dǎo)致表面起皺、凹凸不平。

2.針孔、氣泡（Pinholes & Bubbles）：底層溶劑未完全揮發(fā)，被新涂層封閉后，在固化過程中強行逸出，形成永久性的缺陷通道，腐蝕介質(zhì)可由此直達基材。

3.涂層性能永久下降：內(nèi)部的化學(xué)交聯(lián)反應(yīng)被中斷，涂層無法達到設(shè)計硬度、韌性和耐化學(xué)性。

如果間隔太長（超過最長間隔）：

1.層間附著力喪失（Poor Intercoat Adhesion）：涂層完全固化后表面變得過于光滑和化學(xué)惰性，后道涂層無法與之形成有效的機械嚙合和化學(xué)鍵合，極易發(fā)生層間剝離。

2.額外的人力與時間成本：為了重新獲得附著力，必須對過度固化的涂層進行拉毛、打毛或打磨處理，這不僅增加了巨大的人工成本，還可能污染已清潔的表面。

三、影響復(fù)涂間隔干燥時間的關(guān)鍵因素

涂料類型差異

不同類型的防腐涂料，其成膜機制和干燥特性截然不同。以常見的醇酸類涂料為例，在 25℃環(huán)境下，表干可能只需 4 小時左右，實干需 24 小時，涂裝間隔在 24 - 48 小時；而環(huán)氧類涂料由于固化原理是通過固化劑與樹脂發(fā)生交聯(lián)反應(yīng)，常溫（25℃）下表干 2 - 4 小時，完全固化則需 24 - 72 小時，復(fù)涂間隔多建議在底漆實干（12 - 24 小時）后進行。聚氨酯類涂料干燥速度較快，但對環(huán)境濕度敏感，在標準條件下，表干 1 - 2 小時，實干 6 - 8 小時，最短復(fù)涂間隔 2 - 3 小時。所以，施工前必須明確涂料類型，嚴格遵循其對應(yīng)的干燥時間要求。

施工環(huán)境及涂層厚度影響

常溫環(huán)境下，涂層厚度與干燥時間呈正相關(guān)。較厚的涂層內(nèi)部溶劑、水分等揮發(fā)路徑長，固化反應(yīng)所需時間更久。如在涂刷環(huán)氧底漆時，若按標準厚度 40 - 60μm 施工，常溫下復(fù)涂時間 2 - 4 小時；若涂層一次性施工厚度翻倍至 100μm，復(fù)涂時間必須延長至 24 - 48 小時，實干時間也會大幅增加。施工人員在操作時，應(yīng)嚴格控制單次涂層厚度，避免因過厚涂刷導(dǎo)致干燥時間不可控。若空氣溫度低于10℃或環(huán)境濕度高于70%，復(fù)涂時間應(yīng)翻倍或最低以指觸干為準。

四、 如何科學(xué)地把握復(fù)涂間隔？

復(fù)涂間隔并非一成不變，它是一位敏感的“朋友”，深受環(huán)境的影響。掌握以下關(guān)鍵，您就能科學(xué)地管理它：

首要法則：遵循產(chǎn)品技術(shù)說明書（TDS） 不同產(chǎn)品、不同廠家的復(fù)涂間隔差異巨大。施工前，務(wù)必仔細閱讀您所使用的產(chǎn)品的技術(shù)說明書。這是最權(quán)威、最可靠的指南。

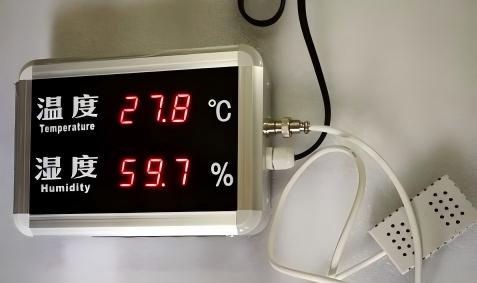

理解環(huán)境的核心影響力：溫度與濕度

溫度（Temperature）：溫度是影響固化速度的最主要因素。溫度越高，固化反應(yīng)越快，復(fù)涂間隔縮短；溫度越低，固化越慢，間隔延長。技術(shù)手冊上提供的數(shù)據(jù)通常是基于25±2℃的標準條件，實際施工需根據(jù)環(huán)境溫度進行調(diào)整。

濕度（Humidity）：對于環(huán)氧等胺類固化產(chǎn)品，高濕度可能導(dǎo)致表面胺析出（胺暈），形成一層油膜狀物質(zhì)，嚴重影響層間附著力，此時可能需要打磨處理。

使用科學(xué)的判斷方法：“指觸干”與“拇指壓”

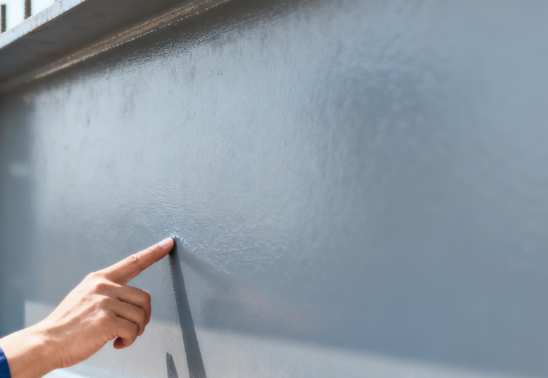

指觸干（Touch Dry）：用手指輕觸涂層表面，感覺不粘手且無漆料殘留。這通常意味著達到了最短復(fù)涂間隔，可以施工下一道漆。

拇指壓（Thumb Twist Test）：用拇指用力按壓并旋轉(zhuǎn)漆膜表面。如果漆膜沒有軟化、移動或殘留痕跡，則說明涂層已足夠堅硬，可以進行搬運或輕量操作。（此方法需謹慎，最好在隱蔽區(qū)域測試）

最長復(fù)涂時間一般根據(jù)產(chǎn)品性能界定既養(yǎng)護期內(nèi)，如部分長期可復(fù)涂的產(chǎn)品，因長期暴露導(dǎo)致表面粉化、污染等缺陷，需打磨后復(fù)涂。高光類面漆產(chǎn)品常溫下建議復(fù)涂時間不超過24h。

現(xiàn)代化工具輔助：干燥時間測量儀 對于大型關(guān)鍵項目，可以使用專業(yè)的干燥時間測量儀來客觀、精確地判斷涂層所處的固化階段，消除人為誤差。

結(jié)論與行動指南

復(fù)涂間隔的管理，是衡量一個涂裝項目是否專業(yè)、規(guī)范的重要標尺。盲目憑經(jīng)驗施工，是在用整個工程的質(zhì)量進行賭博。

我們的核心建議：

計劃先行：施工前，根據(jù)產(chǎn)品說明書和天氣預(yù)報，制定詳細的施工計劃，預(yù)留出充足的干燥時間。

持續(xù)監(jiān)測：在施工過程中，持續(xù)監(jiān)控和記錄環(huán)境溫濕度，并據(jù)此動態(tài)調(diào)整施工節(jié)奏。

寧可打磨，不可僥幸：如果不確定或已超過最長間隔，不要冒險直接覆涂?；ㄒ恍r間進行表面打磨處理，是確保層間附著力最保險、成本最低的選擇。

總結(jié)而言，嚴格遵守復(fù)涂間隔，是對科學(xué)規(guī)律的尊重，是對工程質(zhì)量的責(zé)任，更是您實現(xiàn)長效防腐、避免昂貴返工的最明智投資。

希望這篇指南能為您未來的項目提供有力支持。如需獲取特定產(chǎn)品的具體復(fù)涂間隔數(shù)據(jù)，請隨時聯(lián)系我們：188-2689-7971 獲取最新技術(shù)說明書。

本文出自廣東弘方涂料有限公司 http://xyxdc.com.cn 轉(zhuǎn)載請注明地址
